概述

RCDD系列干式自卸電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出，達到自動清除的目的，并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用了于水泥、電力、礦山、冶金、建材、化工等行業。

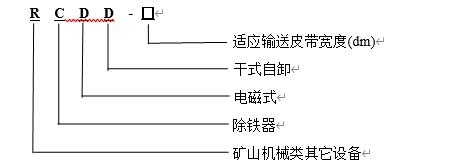

產品型號及其意義

結構及工作原理

RCDD系列干式自卸電磁除鐵器由除鐵器本體和卸鐵機構兩部分組成。卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒、托輥、皮帶輪(或鏈輪)、三角帶(或皮帶輪)和裝有刮板的卸鐵皮帶組成。其結構如圖一所示。

工作原理：除鐵器接通電源后，勵磁系統產生了強大的磁場，當輸送機上的散狀物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在磁場力作用下被吸起，由運行的卸鐵皮帶連續拋出，當物料脫離磁場范圍外，鐵磁性雜物在重力作用下掉入集鐵箱中。

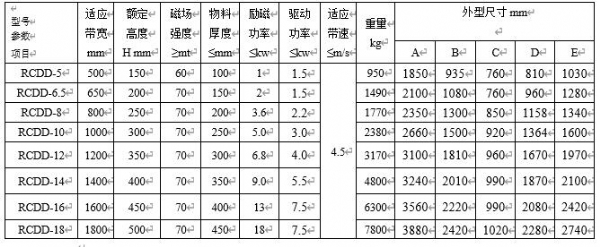

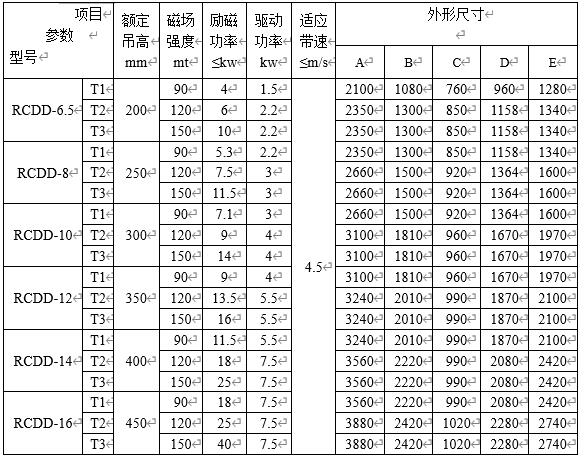

主要參數及外形尺寸

技術特點

1.磁路采用計算機模擬設計，透磁深度大，磁力強。

2.內部采用電工專用樹脂澆注，自冷式全密封結構，防塵、防雨、耐腐蝕。

3.自動卸鐵，維護簡便，滾筒腰鼓形結構，具備皮帶自動糾偏功能，特制全密封軸承座，可實現長期無故障運行。

4.產品配套性好，整流設備功能齊全，具有手動和集控功能，能滿足多種場合的使用要求。

5.可有效吸除混雜在非磁性物料中0.1～35公斤的鐵磁性物質。
